خط تشكيل وإنتاج ألواح الأبواب الفولاذية

NCM-660

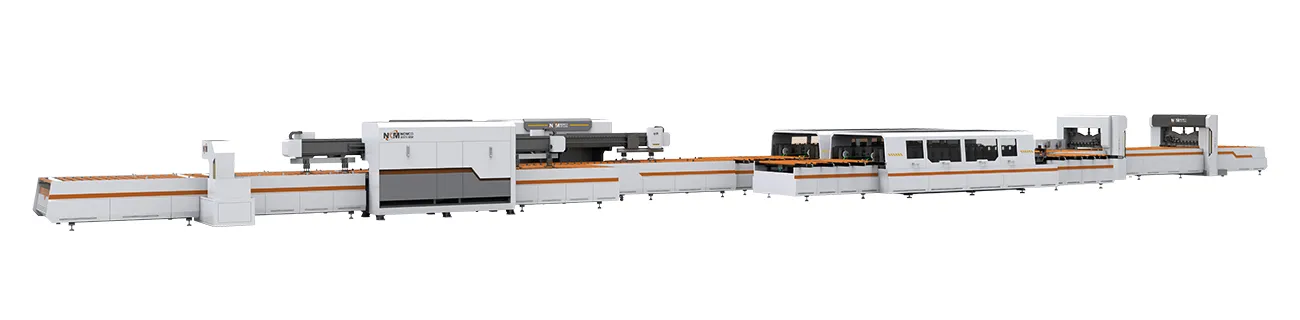

خط تشكيل وإنتاج ألواح الأبواب الفولاذية

Automatic Steel Door Panel Production Line

خط التشكيل بالدرفلة لإنتاج الأبواب الحديد (من الفولاذ المقاوم للصدأ)

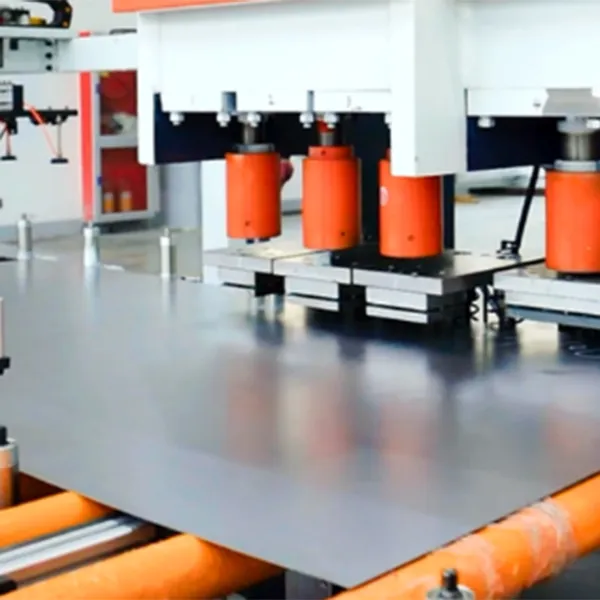

عملية التثقيب
عملية القطع بالليزر

يستخدم في خط الإنتاج هذا ذراعًا آليًا للتغذية الأوتوماتيكية ويستخدم ماكينة تشكيل ألواح الأبواب NCM-660 لتحقيق عملية التشكيل، حيث يحقق تشكيلًا متناوبًا للإطارات الجانبية للقفل الجانبي والمفصلة الجانبية. كما يتم استخدام التشفيه الهيدروليكي لتشكيل الأطراف العلوية والسفلية. فضلاً عن ذلك، يمكن تخصيص خط إنتاج ألواح الأبواب الفولاذية وفقًا لمتطلبات العملية. وعند اختيار ماكينة التثقيب متعددة الرؤوس للتثقيب، يمكن إجراء تشكيل الثقوب في وقت واحد. أما عند اختيار القطع بالليزر، فلا يحتاج خط تصنيع الأبواب المعدنية إلى قوالب ويمكنه تخصيص مواضع الثقوب حسب الحاجة.

طلب عرض سعر

الخواص

سماكة المواد	0.5 إلى 1.0 مم، قابلة للتخصيص
عرض المواد	400 إلى 1200 مم، قابل للتخصيص
سرعة الإنتاج	(30-40) S/P
القدرة الكلية	30 إلى 80 كيلوواط (حسب تكوين المنتج)
نظام التحكم PLC	دلتا/سيمنز Delta/Siemens (اختياري)

الميزات

التشغيل الأوتوماتيكي بالكامل، مع إمكانيات التشغيل عن بُعد
يمكن إتمام جميع العمليات على خط الإنتاج، مما يلغي الحاجة إلى مناطق إضافية ويقلل من وقت التوقف عن العمل.
تتيح طريقة التشكيل بالدلفنة 560 تشكيل الإطار الذي لا تستطيع بعض طرق الثني تحقيقه.

التطبيق

أبواب الأمان
أبواب مقاومة للحرائق
أبواب غرف ومرافق المستشفيات
أبواب الغرف النظيفة (غرف الأبحاث والمعامل وغيرها)

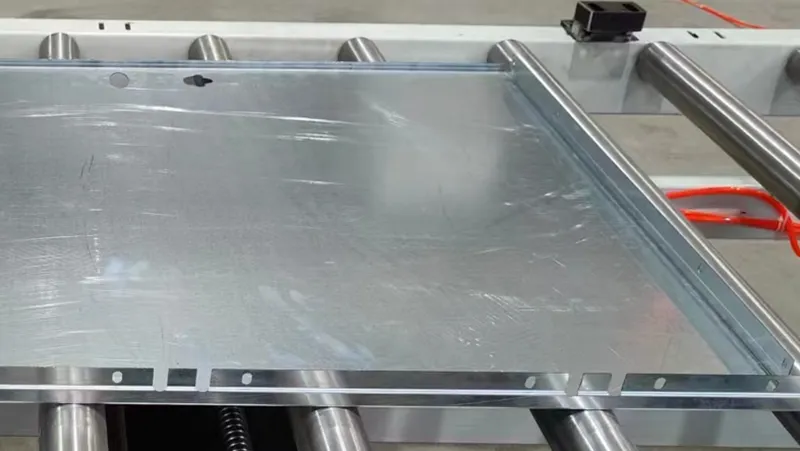

نماذج ألواح الأبواب الفولاذية

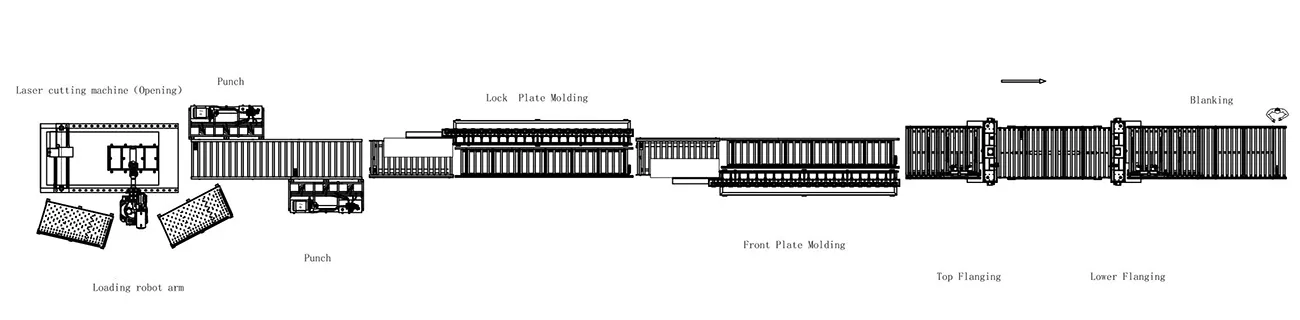

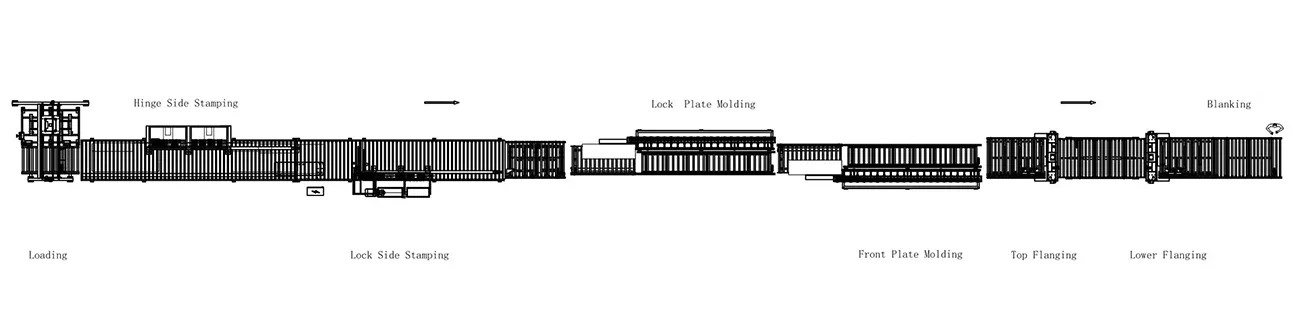

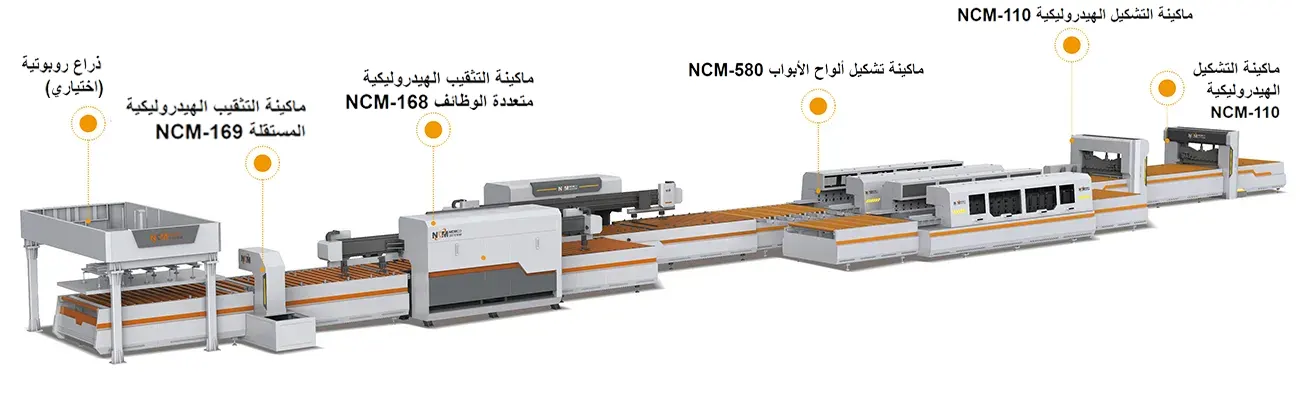

رسم تخطيطي ثلاثي الأبعاد لخط إنتاج ألواح الأبواب الفولاذية

2. روبوت التغذية (اختياري)
  قَدَح السَّفط أو القَدَح المَرُون يضمن ثبات عملية التغذية أو التلقيم.

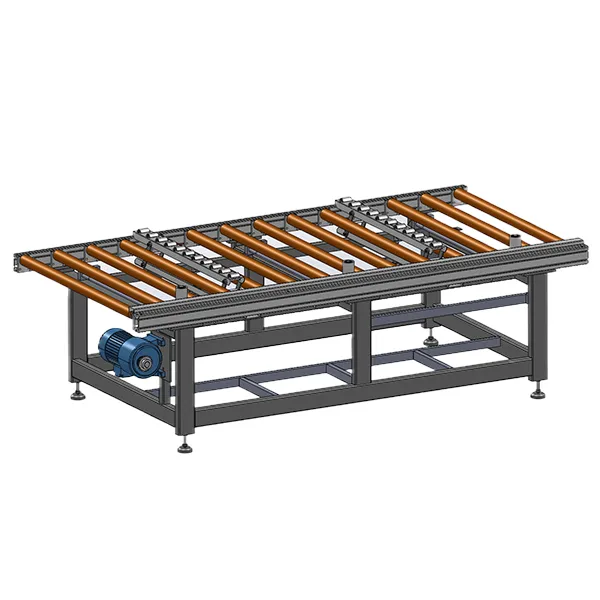

2. ناقل أسطواني
  1. يضمن محرك سيرفو تشغيلًا مستقرًا وخاليًا من التداخل وطرق تحكم متعددة.
  2. البكرات مصنوعة من مواد عالية الجودة، مما يحقق ضوضاء منخفضة، وقدرة تحمل قوية، وتشغيل مستقر ومقاومة للتآكل.
  3. يعتمد هيكل الماكينة على عملية "لحام السحب"، مما يعزز استقرار الوصلات ويضاعف العمر الافتراضي الإجمالي للماكينة.
2. آلة التثقيب

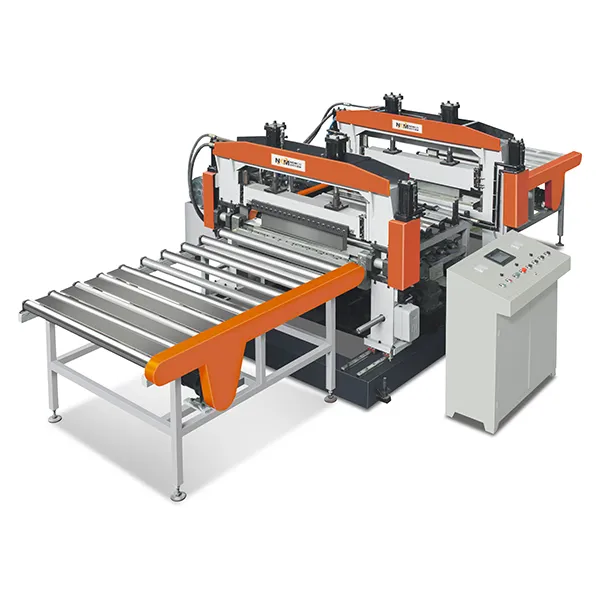

  آلة التثقيب المركب برأس واحد NCM-169

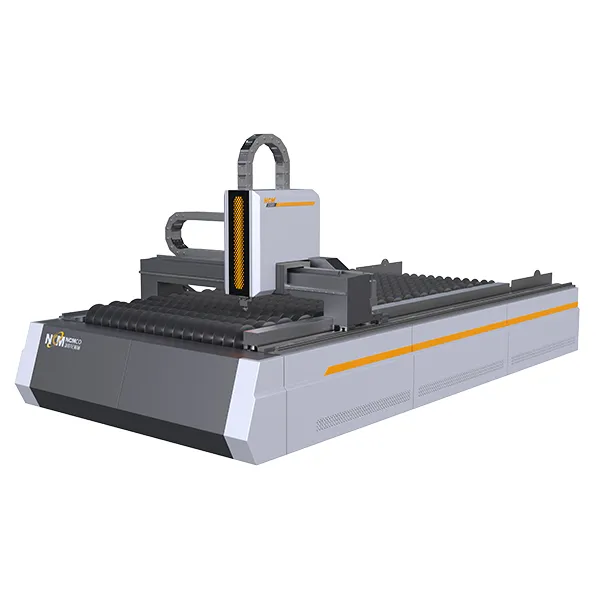

2. ماكينة القطع بالليزر
  آلة القطع بالليزر (بألياف الليزر) NCM-JG (اختياري)

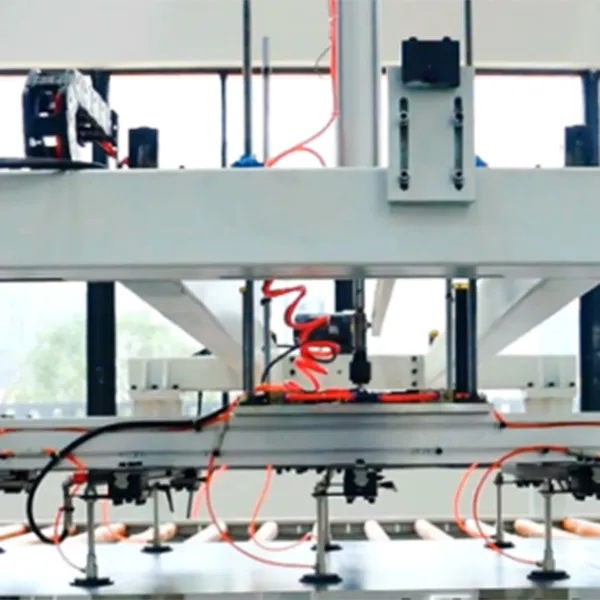

2. روبوت التثقيب
  1. له مشبك هوائي، ثابت ولن يسبب تلف لسطح لوح الباب.
  2. التغذية التلقائية واسترجاع المواد تلقائيًا وتحديد المواقع بدقة وبالتالي لا تتطلب أي تدخل يدوي.

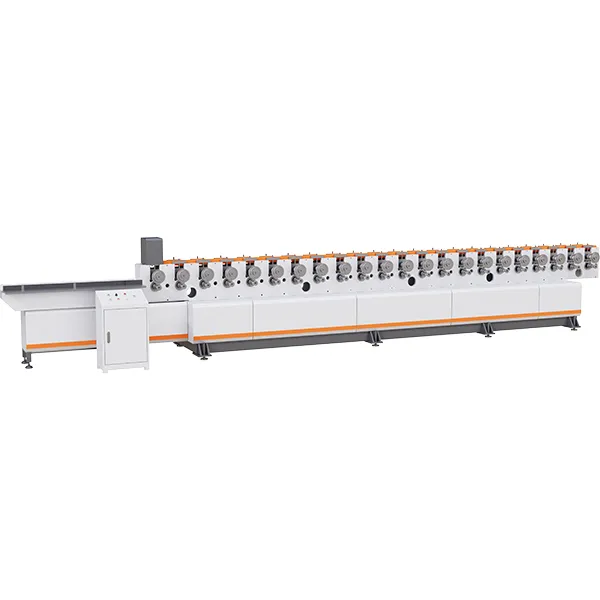

2. ماكينة تشكيل ألواح الأبواب NCM-560

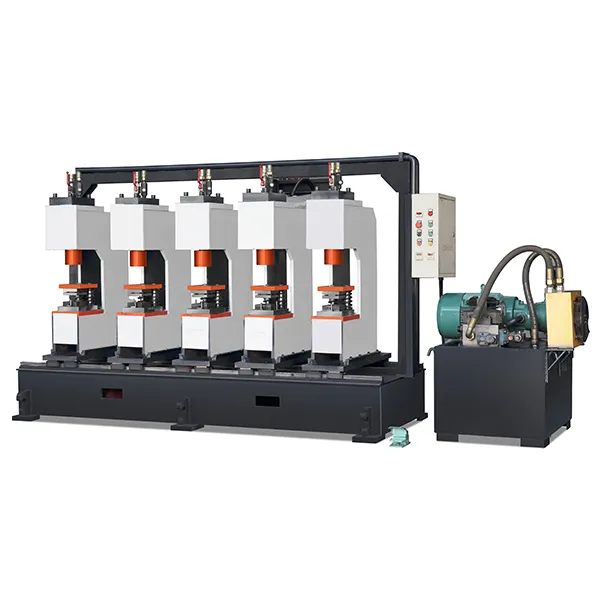

2. ماكينة تشفيه (تشكيل الشفة) هيدروليكية NCM-110

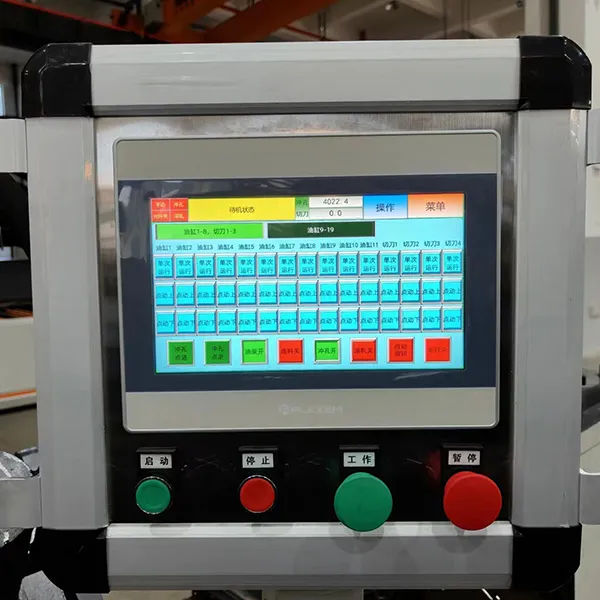

2. نظام التحكم الكهربائي
  1. يحقق خط الإنتاج بأكمله تسلسل العملية من خلال أجهزة نقل مختلفة، كما يتم التحكم فيها جميعًا بشكل موحد بواسطة نظام التحكم PLC.
  2. خط الإنتاج متصل تسلسليًا، مما يسمح بأوضاع إنتاج محددة مسبقًا لاستيعاب متطلبات الإنتاج المختلفة.
